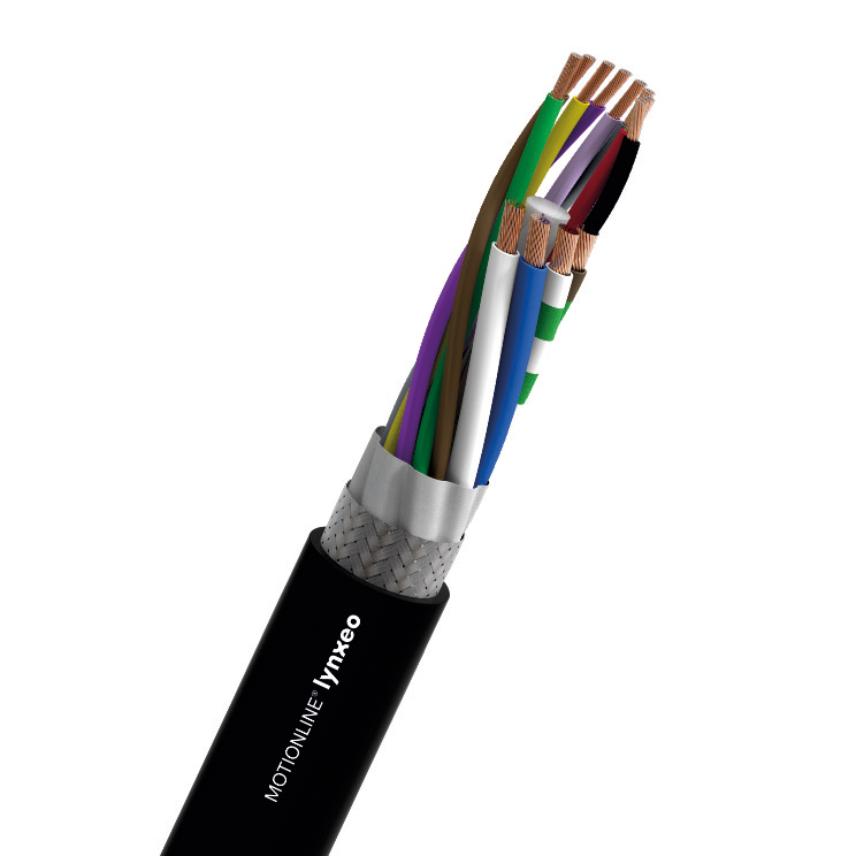

MOTIONLINE® ADVANCED MEASURING SYSTEMS - HEIDENHAIN STANDARD
MOTIONLINE® ADVANCED MEASURING SYSTEMS - HEIDENHAIN STANDARD
Measuring systems cables according to Heidenhain standard for dynamic applications, PUR jacket, shielded, resistant to oils, flame retardant, halogen-free
Lire plus13-MY (3x(2x0.14)D+2x(1)D)C
Réf. Produit 10554327 - Réf. pays 13-MY17Z08P
- Conditionnement: Longueur à la coupe (m)
- Structure: (3x(2x0.14)C+2x(1)C)C
- Couleur de la gaine: Noir
- Diamètre externe nominal (mm): 9,1 mm
- Poids en cuivre: 72 kg/km
- Masse approximative: 72 kg/km
13-MY (3x(2x0.14)D+2x(0.5)D)C
Réf. Produit 10554330 - Réf. pays 13-MY21Z08P
- Conditionnement: Longueur à la coupe (m)
- Structure: (3x(2x0.14)D+(2x0.5)D)C
- Couleur de la gaine: Noir
- Diamètre externe nominal (mm): 8,3 mm
- Poids en cuivre: 64 kg/km
- Masse approximative: 129 kg/km
13-MY (3x(2x0.14)D+2x(0.5)D)C Green
Réf. Produit 10554333 - Réf. pays 13-MY21Z08P-V2
- Conditionnement: Longueur à la coupe (m)
- Structure: (3x(2x0.14)D+(2x0.5)D)C
- Couleur de la gaine: Vert foncé - RAL 6018
- Diamètre externe nominal (mm): 8,3 mm
- Poids en cuivre: 64 kg/km
- Masse approximative: 129 kg/km
13-MY (4x2x0.14+4x0.5)C Black
Réf. Produit 10554274 - Réf. pays 13-MY21Z12P-N1
- Conditionnement: Longueur à la coupe (m)
- Structure: (4x2x0.14+4x0.5)C
- Couleur de la gaine: Noir
- Diamètre externe nominal (mm): 8,5 mm
- Poids en cuivre: 53 kg/km
- Masse approximative: 83 kg/km
13-MY (4x2x0.14+4x0.5)C Green
Réf. Produit 10554277 - Réf. pays 13-MY21Z12P-V1
- Conditionnement: Longueur à la coupe (m)
- Structure: (4x2x0.14+4x0.5)C
- Couleur de la gaine: Vert foncé - RAL 6018
- Diamètre externe nominal (mm): 8,5 mm
- Poids en cuivre: 53 kg/km
- Masse approximative: 83 kg/km
13-MY (4x2x0.14+4x0.5+(4x0.14)C)C
Réf. Produit 10554279 - Réf. pays 13-MY21Z16P-N1
- Conditionnement: Longueur à la coupe (m)
- Structure: (4x2x0.14+4x0.5+(4x0.14)C)C
- Couleur de la gaine: Noir
- Diamètre externe nominal (mm): 8,3 mm
- Poids en cuivre: 75 kg/km
- Masse approximative: 75 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Normative References:
UL-CSA approval
Oil resistance:
IEC 50363-10-2
Flame retardant:
IEC 60332-1-2
FT1
UL 1581
EN 50265-2-1
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre étamé
Isolation
TPE-E
Couleur d'isolation
See Tab
Taping
Soft tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR (polyuréthane)
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
1500 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Maximum acceleration
20 m/s²
Bending cycles
5 Mio.
Speed
240 m/min
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température de stockage, plage
-40 ... 80 °C
Température ambiante d'utilisation, plage
-30 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
