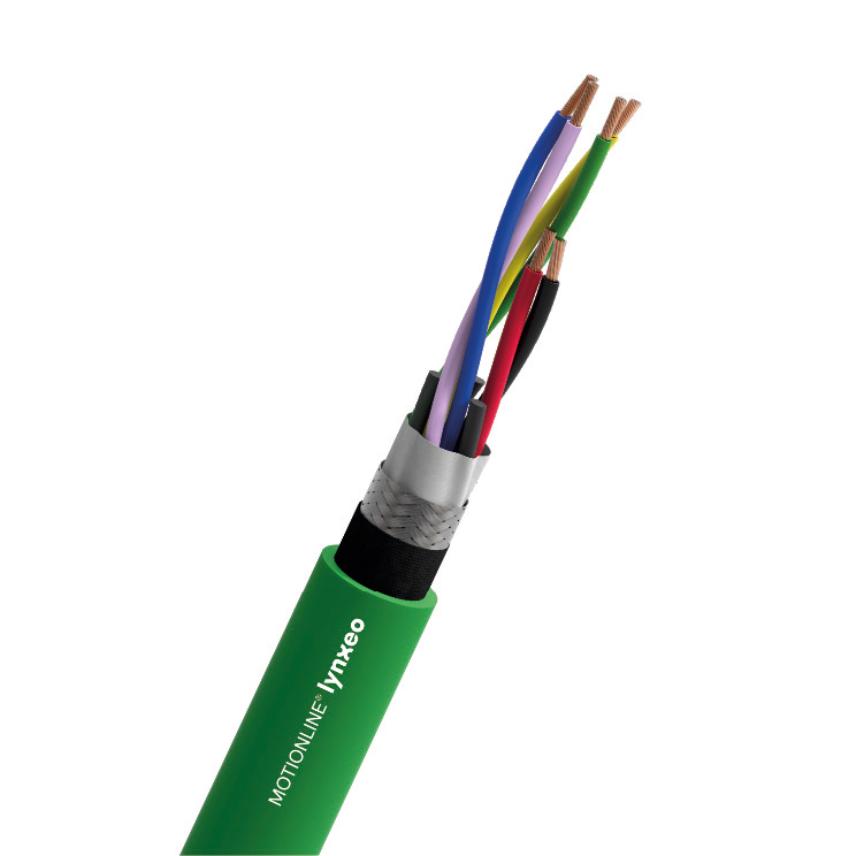

MOTIONLINE® MEASURING SYSTEMS - Siemens® standard Drive CliQ
MOTIONLINE® MEASURING SYSTEMS - Siemens® standard Drive CliQ
Digital feddback cables according to SIEMENS DRIVE CLiQ standard
Lire plusDRIVE CLIQ (2x2x0,20+1x2x0,38) PUR
Réf. Produit 10563699
- Conditionnement: Longueur à la coupe (m)
- Structure: (2x(2x0,22)C+(2x0,38)C)C
- Gaine extérieure: PUR (polyuréthane)
- Diamètre externe nominal (mm): 7,0 mm
- Poids en cuivre: 37 kg/km
- Masse approximative: 67 kg/km
- Maximum acceleration: 50 m/s²
- Bending cycles: 5 Mio.
- Speed: 300 m/min
- Application: Dynamic
- Rayon de courbure minimum en utilisation dynamique: 10 (xD)
- Température de stockage, plage: -50 ... 80 °C
DRIVE CLIQ (2x2x0.15+1x2x0.38)C PUR
Réf. Produit 10554365 - Réf. pays 13-MYS22X06P-V1
- Conditionnement: Longueur à la coupe (m)
- Structure: (2x2x0.15+2x0.38)C
- Gaine extérieure: PUR (polyuréthane)
- Diamètre externe nominal (mm): 7,0 mm
- Poids en cuivre: 37 kg/km
- Masse approximative: 67 kg/km
- Maximum acceleration: 5 m/s²
- Bending cycles: 5 Mio.
- Speed: 180 m/min
- Application: Dynamic
- Rayon de courbure minimum en utilisation dynamique: 10 (xD)
- Température de stockage, plage: -50 ... 80 °C
DRIVE CLIQ (2x2x0.22+1x2x0.38)C PVC
Réf. Produit 10554179 - Réf. pays 13-MYS22X06R-V2
- Conditionnement: Longueur à la coupe (m)
- Structure: (2x2x0.22+1x2x0.38)C
- Gaine extérieure: PVC
- Diamètre externe nominal (mm): 7,2 mm
- Poids en cuivre: 37 kg/km
- Masse approximative: 66 kg/km
- Maximum acceleration: 2 m/s²
- Bending cycles: .1 Mio.
- Speed: 30 m/min
- Application: Dynamic
- Rayon de courbure minimum en utilisation dynamique: 15 (xD)
- Température de stockage, plage: -40 ... 80 °C
DRIVE CLIQ (2x2x0,22)C PVC
Réf. Produit 10554181 - Réf. pays 13-MYS24P02R-V1
- Conditionnement: Longueur à la coupe (m)
- Structure: (2x2x0.22)C
- Gaine extérieure: PVC
- Diamètre externe nominal (mm): 6,85 mm
- Poids en cuivre: 25 kg/km
- Masse approximative: 57 kg/km
- Maximum acceleration: - m/s²
- Bending cycles: - Mio.
- Speed: -
- Application: Installations fixes
- Rayon de courbure minimum en utilisation dynamique: 7,5 (xD)
- Température de stockage, plage: -50 ... 80 °C
Description
Description
Normes
-
ProduitUL and CSA approval
Design
Double Pair element: 2x2x...mm²
Conductor
Bare copper stranded
Insulation
Polyolefin compound
Colour code
(Blu + Pink)+(Yellow + Green)
Single pair element: 1x2x0.38 mm²
Conductor
Tinned stranded copper
Insulation
Polyolefin
Colour code
(Red + Black)
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
See Tab
Assemblage
Please request detailed data sheet
Tresse
≥85% tinned copper braid coverage
Taping
Non woven tape
Couleur de la gaine
Vert foncé - RAL 6018
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
500 V
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température ambiante d'utilisation, plage
-20 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
