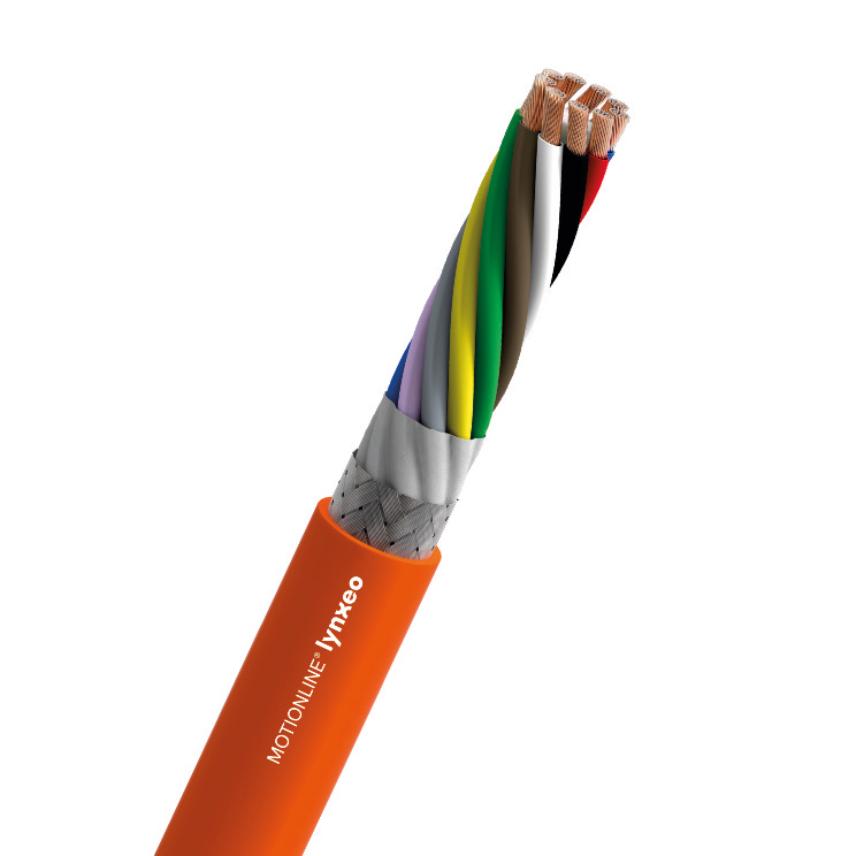

MEASURING SYSTEM CABLES ACC. TO BOSCH REXROTH® STANDARD
MEASURING SYSTEM CABLES ACC. TO BOSCH REXROTH® STANDARD
Measuring systems cables for very dynamic applications. MOTIONLINE® ADVANCED
Lire plusMEASURING SYSTEM CABLES BOSCH REXROTH® IN 750
Réf. Nexans 49387760 - Réf. pays IN 750
- Conditionnement: Drum (1000m)
- Structure: (2x2x0,25+2x0,5)C
- Diamètre extérieur: 7,8 mm
- Poids en cuivre: 40 kg/km
- Masse approximative: 82 kg/km
MEASURING SYSTEM CABLES BOSCH REXROTH® IN 209
Réf. Nexans 49387060 - Réf. pays IN 209
- Conditionnement: Drum (1000m)
- Structure: (4x2x0.25+2x1)C
- Diamètre extérieur: 8,1 mm
- Poids en cuivre: 59 kg/km
- Masse approximative: 90 kg/km
MEASURING SYSTEM CABLES BOSCH REXROTH® IN 448
Réf. Nexans 49389060 - Réf. pays IN 448
- Conditionnement: Drum (1000m)
- Structure: (4x2x0.25+2x0.5)C
- Diamètre extérieur: 8,2 mm
- Poids en cuivre: 50 kg/km
- Masse approximative: 85 kg/km
MEASURING SYSTEM CABLES BOSCH REXROTH® IN 208
Réf. Nexans 49386960 - Réf. pays IN 208
- Conditionnement: Drum (1000m)
- Structure: (9x0.5)C
- Diamètre extérieur: 8,9 mm
- Poids en cuivre: 68 kg/km
- Masse approximative: 111 kg/km
MEASURING SYSTEM CABLES BOSCH REXROTH® IN 532
Réf. Nexans 49389260 - Réf. pays IN 532
- Conditionnement: Drum (1000m)
- Structure: (4x2x0,14+4x1,0+(4x0,14)C)C
- Diamètre extérieur: 9,1 mm
- Poids en cuivre: 88 kg/km
- Masse approximative: 131 kg/km
MEASURING SYSTEM CABLES BOSCH REXROTH® IN 280
Réf. Nexans 49389960 - Réf. pays IN 280
- Conditionnement: Drum (1000m)
- Structure: (3x0,25+3x(2x0,25)+2x1,0)C
- Diamètre extérieur: 9,3 mm
- Poids en cuivre: 87 kg/km
- Masse approximative: 127 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
For very dynamic applications; PUR Jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Bending-resistant conductor with tinned copper wires
Isolation
TPM with very low capacitance
Couleur d'isolation
See Tab
Ecran
Tinned copper braid, coverage ≥ 80%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
300 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
10 Mio.
Speed
180 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
