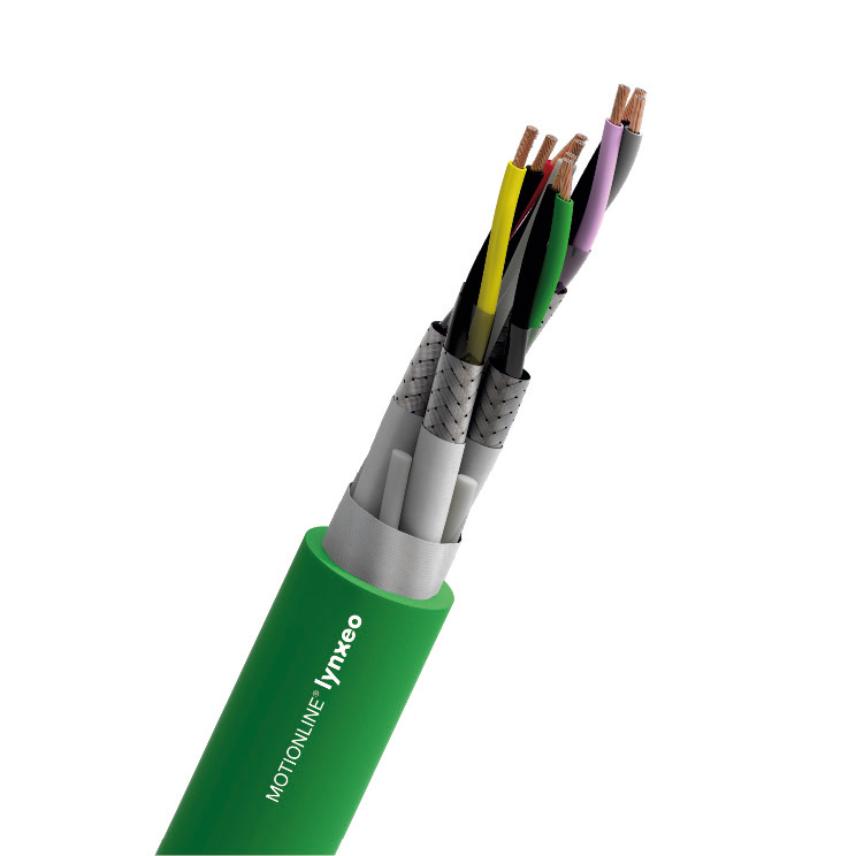

MEASURING SYSTEM CABLES ACC. TO LENZE® STANDARD
MEASURING SYSTEM CABLES ACC. TO LENZE® STANDARD
Measuring systems cables for very dynamic applications. MOTIONLINE® ADVANCED
Lire plusMEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)+3x0,14)C
Réf. Produit 49383670
- Conditionnement: Touret (1000m)
- Structure: (3x(2x0,14)+3x0,14)C
- Poids en cuivre: 36 kg/km
- Masse approximative: 70 kg/km
- Diamètre extérieur: 8,3 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)C+(4x0,14)+(2+0,5))C
Réf. Produit 49383570
- Conditionnement: Touret (1000m)
- Structure: (3x(2x0,14)C+(4x0,14)+(2+0,5))C
- Poids en cuivre: 50 kg/km
- Masse approximative: 89 kg/km
- Diamètre extérieur: 8,9 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (4x(2x0,14)C+2x(1)C)C
Réf. Produit 49393070
- Conditionnement: Touret (1000m)
- Structure: (4x(2x0,14)C+2x(1)C)C
- Poids en cuivre: 86 kg/km
- Masse approximative: 126 kg/km
- Diamètre extérieur: 9 mm
MEASURING SYSTEM CABLES LENZE® STANDARD (3x(2x0,14)C+(2x0,5)C)C
Réf. Produit 49480870
- Structure: (3x(2x0.14)D+(2x0.5)D)C
- Poids en cuivre: 64 kg/km
- Masse approximative: 107 kg/km
- Diamètre extérieur: 9,3 mm
MEASURING SYSTEM CABLES LENZE® STANDARD 4x(2x0,14)C+(2x1)C
Réf. Produit 49383470
- Conditionnement: Touret (1000m)
- Structure: 4x(2x0,14)C+(2x1)C
- Poids en cuivre: 63 kg/km
- Masse approximative: 117 kg/km
- Diamètre extérieur: 10,7 mm
Description
Description
Normes
-
ProduitUL and CSA approval
For very dynamic applications; PUR Jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Bending-resistant conductor with tinned copper wires
Isolation
TPM with very low capacitance
Couleur d'isolation
See Tab
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Vert foncé - RAL 6018
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
30 V
Tension d'essai
300 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
180 m/min
Maximum acceleration
20 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
10 (xD)
Température ambiante d'utilisation, plage
-15 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
