SINGLE CORE POWER CABLES - SHIELDED
SINGLE CORE POWER CABLES - SHIELDED

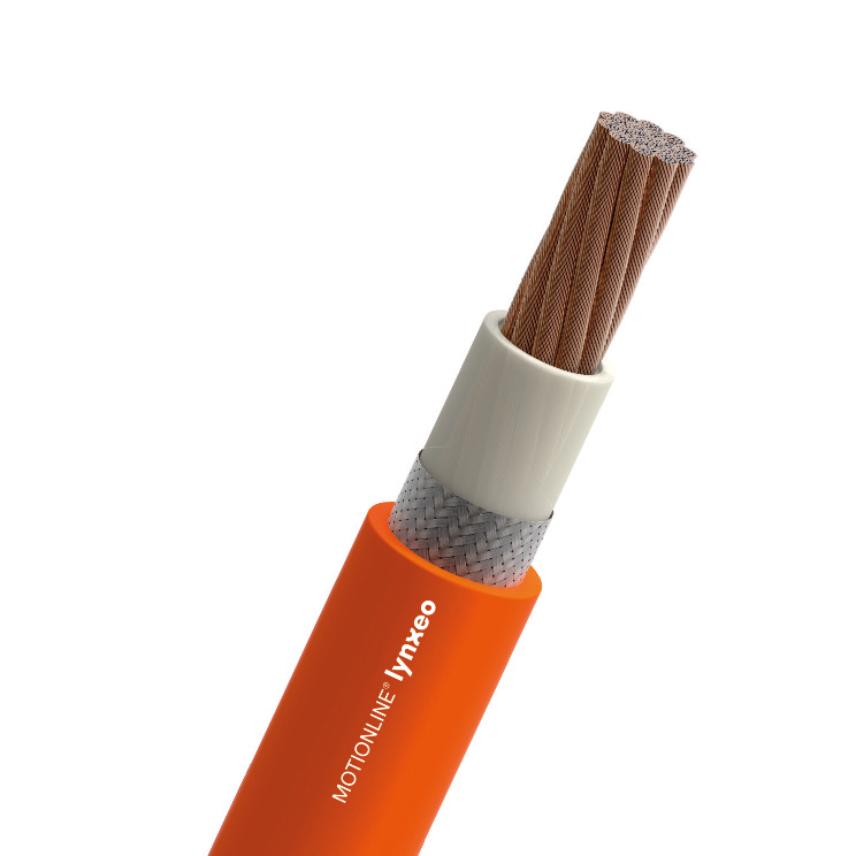

Single core power cables for extremely dynamic applications MOTIONLINE® PREMIUM
Lire plusSINGLE CORE POWER CABLES (1x4)C
Réf. Nexans 49363960
- Conditionnement: Drum (1000m)
- Structure: (1x4)C
- Poids en cuivre: 56 kg/km
- Masse approximative: 92 kg/km
- Diamètre extérieur: 7,5 mm
SINGLE CORE POWER CABLES (1x6)C
Réf. Nexans 49364060
- Conditionnement: Drum (1000m)
- Structure: (1x6)C
- Poids en cuivre: 77 kg/km
- Masse approximative: 115 kg/km
- Diamètre extérieur: 8,1 mm
SINGLE CORE POWER CABLES (1x10)C
Réf. Nexans 49364260
- Conditionnement: Drum (1000m)
- Structure: (1x10)C
- Poids en cuivre: 117 kg/km
- Masse approximative: 163 kg/km
- Diamètre extérieur: 9,2 mm
SINGLE CORE POWER CABLES (1x16)C
Réf. Nexans 49364360
- Conditionnement: Drum (1000m)
- Structure: (1x16)C
- Poids en cuivre: 185 kg/km
- Masse approximative: 232 kg/km
- Diamètre extérieur: 10,4 mm
SINGLE CORE POWER CABLES (1x25)C
Réf. Nexans 49364460
- Conditionnement: Drum (1000m)
- Structure: (1x25)C
- Poids en cuivre: 280 kg/km
- Masse approximative: 328 kg/km
- Diamètre extérieur: 11,9 mm
SINGLE CORE POWER CABLES (1x35)C
Réf. Nexans 49364560
- Conditionnement: Drum (1000m)
- Structure: (1x35)C
- Poids en cuivre: 383 kg/km
- Masse approximative: 436 kg/km
- Diamètre extérieur: 13,3 mm
SINGLE CORE POWER CABLES (1x50)C
Réf. Nexans 49364660
- Conditionnement: Drum (1000m)
- Structure: (1x50)C
- Poids en cuivre: 541 kg/km
- Masse approximative: 605 kg/km
- Diamètre extérieur: 15,1 mm
SINGLE CORE POWER CABLES (1x70)C
Réf. Nexans 49364760
- Conditionnement: Drum (1000m)
- Structure: (1x70)C
- Poids en cuivre: 770 kg/km
- Masse approximative: 839 kg/km
- Diamètre extérieur: 17,4 mm
SINGLE CORE POWER CABLES (1x95)C
Réf. Nexans 49364860
- Conditionnement: Drum (1000m)
- Structure: (1x95)C
- Poids en cuivre: 1020 kg/km
- Masse approximative: 1096 kg/km
- Diamètre extérieur: 19,6 mm
SINGLE CORE POWER CABLES (1x120)C
Réf. Nexans 49364160
- Conditionnement: Drum (1000m)
- Structure: (1x120)C
- Poids en cuivre: 1246 kg/km
- Masse approximative: 1331 kg/km
- Diamètre extérieur: 21,5 mm
SINGLE CORE POWER CABLES (1x150)C
Réf. Nexans 49364960
- Conditionnement: Drum (1000m)
- Structure: (1x150)C
- Poids en cuivre: 1450 kg/km
- Masse approximative: 1578 kg/km
- Diamètre extérieur: 24,3 mm
SINGLE CORE POWER CABLES (1x185)C
Réf. Nexans 49365060
- Conditionnement: Drum (1000m)
- Structure: (1x185)C
- Poids en cuivre: 2040 kg/km
- Masse approximative: 2166 kg/km
- Diamètre extérieur: 27,6 mm
SINGLE CORE POWER CABLES (1x240)C
Réf. Nexans 49365160
- Conditionnement: Drum (1000m)
- Structure: (1x240)C
- Poids en cuivre: 2621 kg/km
- Masse approximative: 2791 kg/km
- Diamètre extérieur: 30 mm
Description
Description
Normes
-
ProduitUL and CSA approval
Single core power cables for extremely dynamic applications; PUR jacket, TPM insulation, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Ecran
Tinned copper braid, coverage ≥ 80%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
10 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
