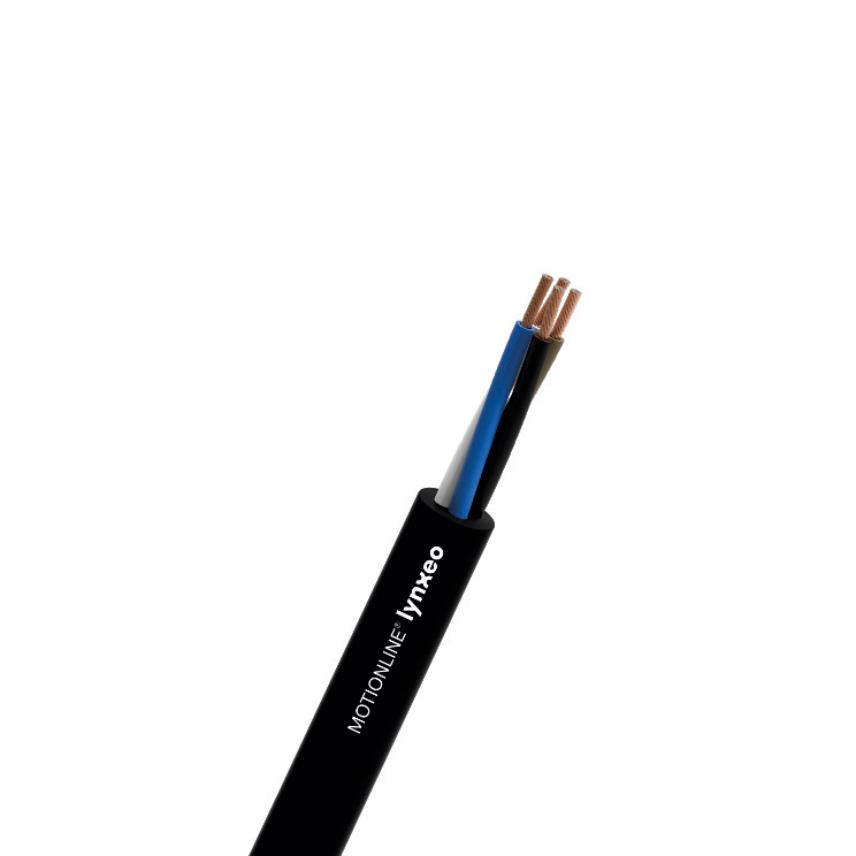

SENSOR CABLES FOR DRAG CHAIN UNSHIELDED
SENSOR CABLES 3x0,25
Réf. Produit F102503SC09 - Réf. pays F102503SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: 3x0,25
- Couleur d'isolation: brown, black, blue
- Diamètre externe nominal (mm): 4,3 mm
- Masse approximative: 23 kg/km
- Poids en cuivre: 8 kg/km
SENSOR CABLES 3x0,34
Réf. Produit F103403SC09 - Réf. pays F103403SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: 3x0,34
- Couleur d'isolation: brown, black, blue
- Diamètre externe nominal (mm): 4,5 mm
- Masse approximative: 27 kg/km
- Poids en cuivre: 10 kg/km
SENSOR CABLES 4x0,25
Réf. Produit F102504SC09 - Réf. pays F102504SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: 4x0,25
- Couleur d'isolation: brown, black, blue, white
- Diamètre externe nominal (mm): 4,6 mm
- Masse approximative: 27 kg/km
- Poids en cuivre: 10 kg/km
SENSOR CABLES 4x0,34
Réf. Produit F103404SC09 - Réf. pays F103404SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: 4x0,34
- Couleur d'isolation: brown, black, blue, white
- Diamètre externe nominal (mm): 4,9 mm
- Masse approximative: 33 kg/km
- Poids en cuivre: 14 kg/km
SENSOR CABLES 5x0,34
Réf. Produit F103405SC09 - Réf. pays F103405SC09
- Conditionnement: Longueur à la coupe (m)
- Structure: 5x0,34
- Couleur d'isolation: brown, black, blue, white, grey
- Diamètre externe nominal (mm): 5,2 mm
- Masse approximative: 38 kg/km
- Poids en cuivre: 17 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
Sensor cables for extremely dynamic applications; PUR Jacket, unshielded resistant to oils, flame retardant, halogen-free.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
TPM
Assemblage
cores stranded with filler
Sans halogène
Oui
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Black - RAL 9005
Caractéristiques électriques
Caractéristiques électriques
Nominal Voltage
300 V
Tension d'essai
2000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Rayon de courbure minimum en utilisation dynamique
7,5 (xD)
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
EN 50363-10-2
Température de stockage, plage
-50 ... 80 °C
Température ambiante d'utilisation, plage
-30 ... 80 °C
