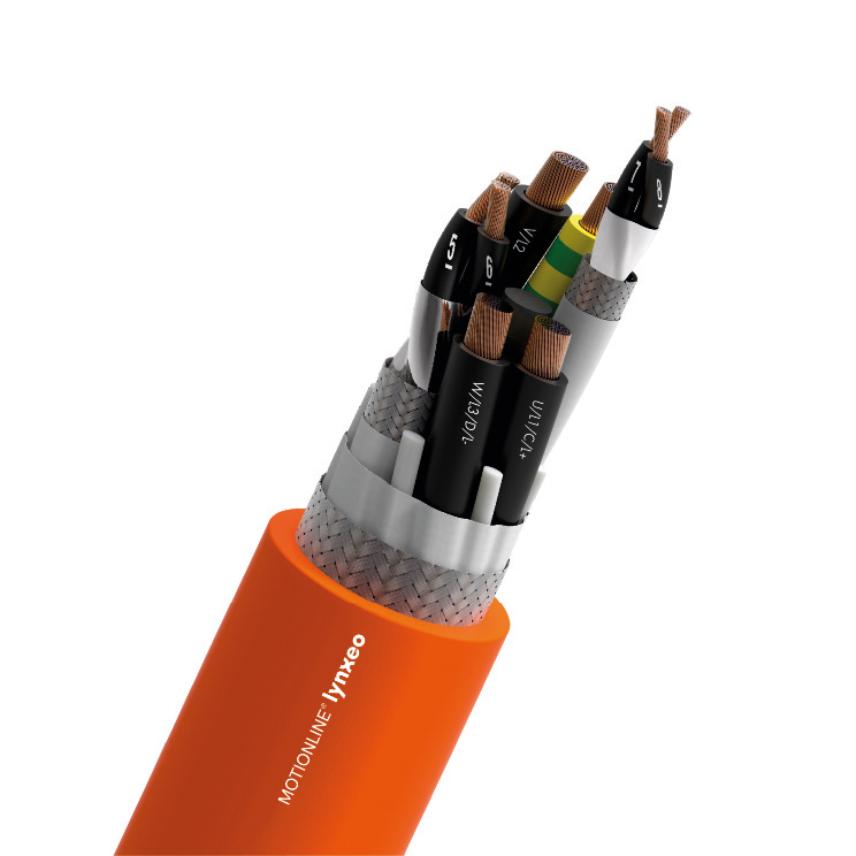

MOTIONLINE® PREMIUM SERVO - BOSCH REXROTH STANDARD
MOTIONLINE® PREMIUM SERVO - BOSCH REXROTH STANDARD
Servo cables according to BOSCH REXROTH standard for extremely dynamic applications, PUR jacket, shielded, resistant to oils, flame retardant, halogen-free
Lire plus(4G0,75 + 2x(2x0,34 )C)C
Réf. Produit 10553152 - Réf. pays 13-EBY19Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G0.75 + 2x(2x0.34)C)C
- Diamètre externe nominal (mm): 9,6 mm
- Poids en cuivre: 93 kg/km
- Masse approximative: 140 kg/km
(4G1,00 + 2x(2x0,75 )C)C
Réf. Produit 10553151 - Réf. pays 13-EBY17Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G1.0 + 2x(2x0.75)C)C
- Diamètre externe nominal (mm): 11,6 mm
- Poids en cuivre: 170 kg/km
- Masse approximative: 210 kg/km
(4G1,50 + 2x(2x0,75 )C)C
Réf. Produit 10553147 - Réf. pays 13-EBY15Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G1.5 + 2x(2x0.75)C)C
- Diamètre externe nominal (mm): 11,8 mm
- Poids en cuivre: 189 kg/km
- Masse approximative: 240 kg/km
(4G2,50 + 2x(2x1 )C)C
Réf. Produit 10553144 - Réf. pays 13-EBY13Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G2.5 + 2x(2x1.0)C)C
- Diamètre externe nominal (mm): 13,0 mm
- Poids en cuivre: 234 kg/km
- Masse approximative: 300 kg/km
(4G4 + (2x1)C+(2x1,5 )C)C
Réf. Produit 10553142 - Réf. pays 13-EBY11Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G4 + (2x1.5)C + (2x1.0)C)C
- Diamètre externe nominal (mm): 16,0 mm
- Poids en cuivre: 320 kg/km
- Masse approximative: 450 kg/km
(4G6 + (2x1)C+(2x1,5 )C)C
Réf. Produit 10553141 - Réf. pays 13-EBY09Z08P-A5
- Conditionnement: m
- Structure: (4G6 +(2x1.5)C + (2x1.0)C)C
- Diamètre externe nominal (mm): 18,1 mm
- Poids en cuivre: 395 kg/km
- Masse approximative: 555 kg/km
(4G10 + (2x1)C+(2x1,5 )C)C
Réf. Produit 10553140 - Réf. pays 13-EBY07Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G10 + (2x1.5)C + (2x1.0)C)C
- Diamètre externe nominal (mm): 20,4 mm
- Poids en cuivre: 620 kg/km
- Masse approximative: 810 kg/km
(4G16 + 2x(2x1,5)C)C
Réf. Produit 10553139 - Réf. pays 13-EBY05Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G16 + 2x(2x1.5)C)C
- Diamètre externe nominal (mm): 23,6 mm
- Poids en cuivre: 903 kg/km
- Masse approximative: 1150 kg/km
(4G25 + 2x(2x1,5 )C)C
Réf. Produit 10553138 - Réf. pays 13-EBY03Z08P-A5
- Conditionnement: Longueur à la coupe (m)
- Structure: (4G25 + 2x(2x1.5)C)C
- Diamètre externe nominal (mm): 27,6 mm
- Poids en cuivre: 1310 kg/km
- Masse approximative: 1630 kg/km
Description
Description
Normes
-
ProduitUL and CSA approval
UL Recognized / CSA
UL AWM 80°C 1000V
CSA AWM I/II A/B 80°C 1000V
Oil Resistance:
EN 60811-2-1
Flame Resistance:
EN 50265-2-1, CSA FT1, UL 1581
Toxicity:
Halogen free
Design
- Conductor: Stranded bare copper
- Core insulation: Polyolefin
- Core stranding: Power cores stranded with fillers
- Core identification:
Power: U/L1/C/L+; V/L2; W/L3/D/L-; GN/YE
Signal: Black numbered 5-6; 7-8 - Shield:
Total shield: Tinned copper braid,coverage ≥85%
Pairs shield: ALU/PET foil + Tinned copper braid,coverage ≥85% - Jacket: PUR
- Colour: Orange, RAL 2003
(available also in Green RAL 6018)
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Toron cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
Power: U/L1/C/L+ V/L2 W/L3/D/L- Ye/Gr Signal: Black num 5-6 7-8
Assemblage
power cores and control pairs stranded with filler
Taping
Non woven tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Maximum acceleration
50 m/s²
Bending cycles
10 Mio.
Speed
300 m/min
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
