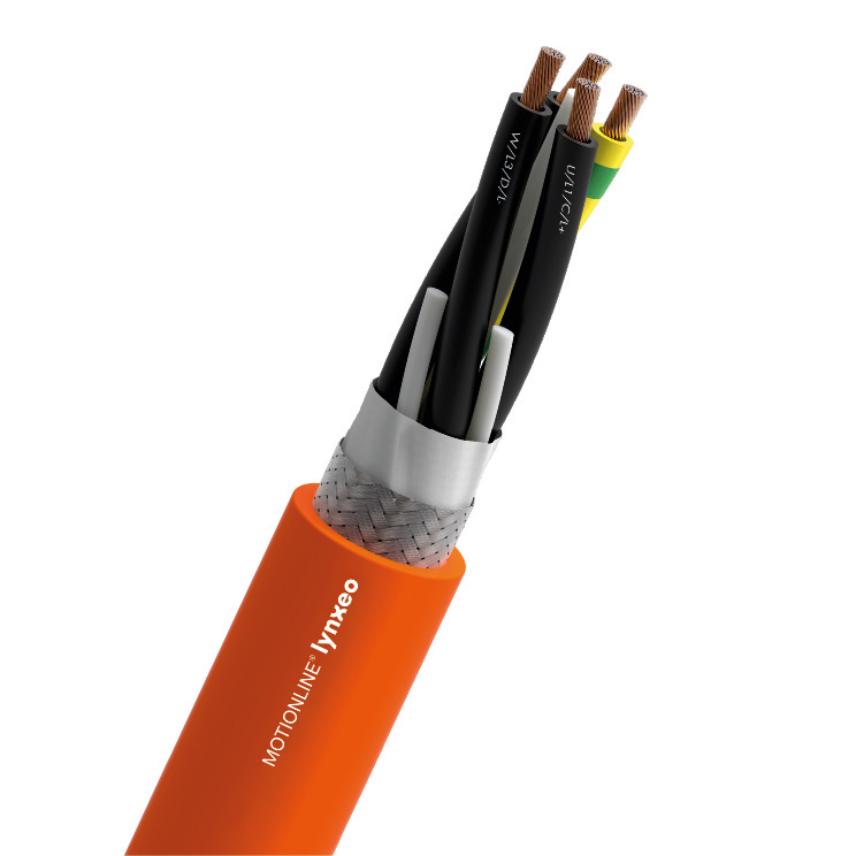

SERVO CABLES ACC. TO DANAHER STANDARD

Description

Description

Normes

  • Produit
    UL and CSA approval

Power
Rated voltage:

1000 V

Conductors:

Bare copper

Insulation material:

Polyolefin

Core identification:
(Black  num. 1+3 + Green/Yellow)

Round cables
The conductors must be twisted with filler,if necessary, under tape

Shield:
Tinned copper braid covering > 85%
Binder tape:
Textile no textile

Jacket:

PUR

Colour:
ORANGE  RAL 2003 (-A3)

BLACK (N3)



Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Structure
-
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
Black num. 1-3 + Green/Yellow
Assemblage
Power cores stranded with filler
Taping
Non hygroscopic tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
- mm
Poids en cuivre
- kg/km
Masse approximative
- kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
3000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Maximum acceleration
20 m/s²
Bending cycles
10 Mio.
Speed
220 m/min

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
- (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
