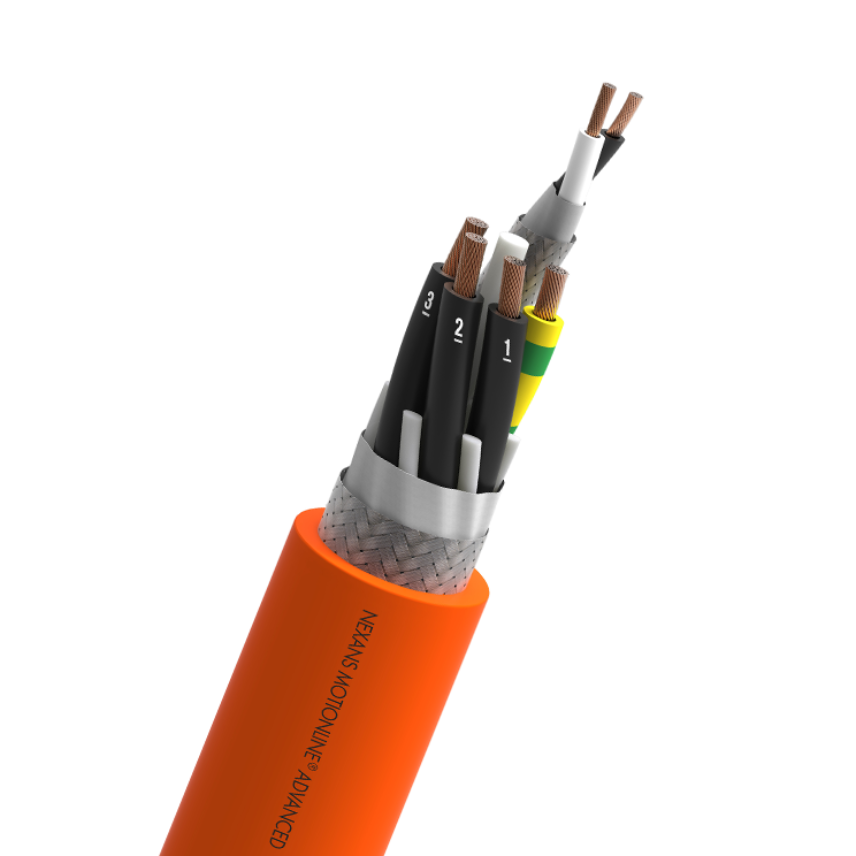

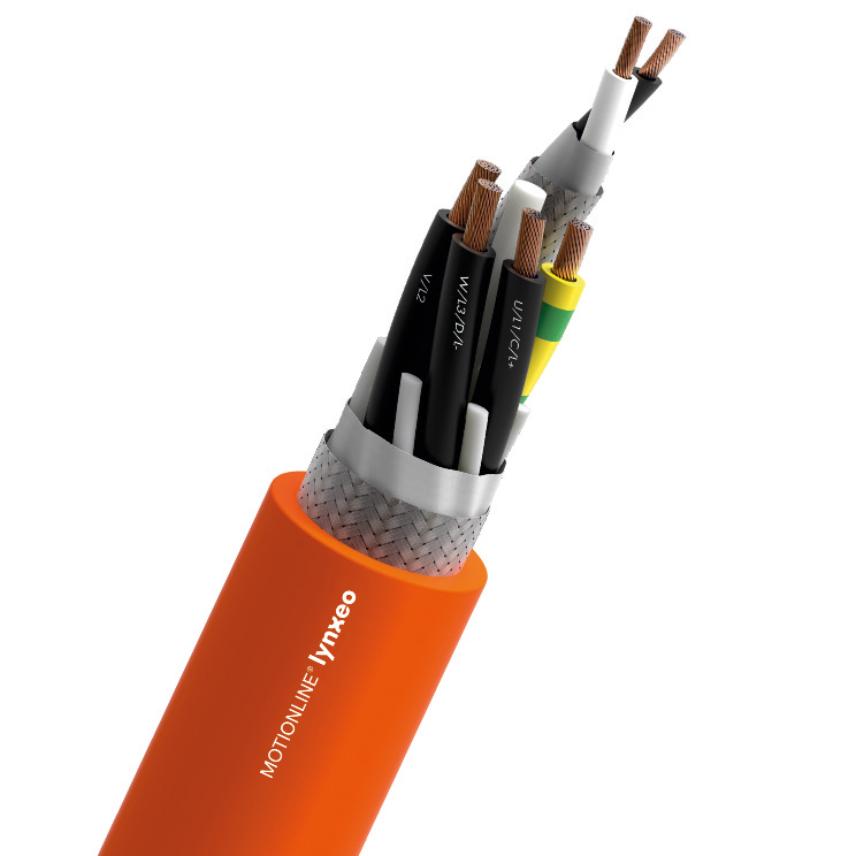

SERVO CABLES ACC. TO DANAHER STANDARD PW+SG
SERVO CABLES ACC. TO DANAHER STANDARD PW+SG
Servo cables with control pair according to DANAHER standard fpr dynamic applications, PUR jacket, shielded, resistant to oils, flame retardant, halogen free
Lire plusDescription
Description
Normes
-
ProduitUL and CSA approval
Power
Rated voltage:
1000 V
Conductors:
Bare copper
Insulation material:
Polyolefin
Core identification:
Power: Black num. 1+3 + Green/Yellow
Shield:
Tinned copper braid covering > 85%
Binder tape:
Textile no textile
Jacket:
PUR
Colour:
ORANGE RAL 2003 (-A3)
Signal pair
Rated voltage:
600 V
Conductors:
Bare copper
Insulation:
Polyolefin
Core identification:
Black - White
Shield:
Tinned copper wrap covering > 85%
Binder tape :
Textile no textile
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Structure
-
Nature de l'âme
Cuivre nu
Isolation
Polyoléfine
Couleur d'isolation
Power: Black num 1-3 + Green/Yellow; Signal: Black-White
Assemblage
power cores and control pairs stranded with filler
Taping
Non hygroscopic tape
Tresse
≥85% tinned copper braid coverage
Gaine extérieure
PUR (polyuréthane)
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Diamètre externe nominal (mm)
- mm
Poids en cuivre
- kg/km
Masse approximative
- kg/km
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V
Caractéristiques mécaniques
Caractéristiques mécaniques
Maximum acceleration
20 m/s²
Bending cycles
10 Mio.
Speed
220 m/min
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Application
Dynamic
Rayon de courbure minimum en utilisation dynamique
- (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
