ENERGYFLEX PV H1Z2Z2-K (1.5kV DC)
ENERGYFLEX PV H1Z2Z2-K (1.5kV DC)
ENERGYFLEX
Les câbles ENERGYFLEX® sont conçus pour répondre aux exigences des normes internationales des fermes solaires. Ils sont dédiés à la partie courant continu (D.C.) de 1.5 kV et pour une tension maximale (D.C.) de 1.8 kV.
Lire plusENERGYFLEX® 1x4mm²
Réf. Produit 10189494
- Conditionnement: Touret (m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 4 mm²
ENERGYFLEX® 1x4mm² D500
Réf. Produit 10191003
- Conditionnement: Touret (500m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 4 mm²

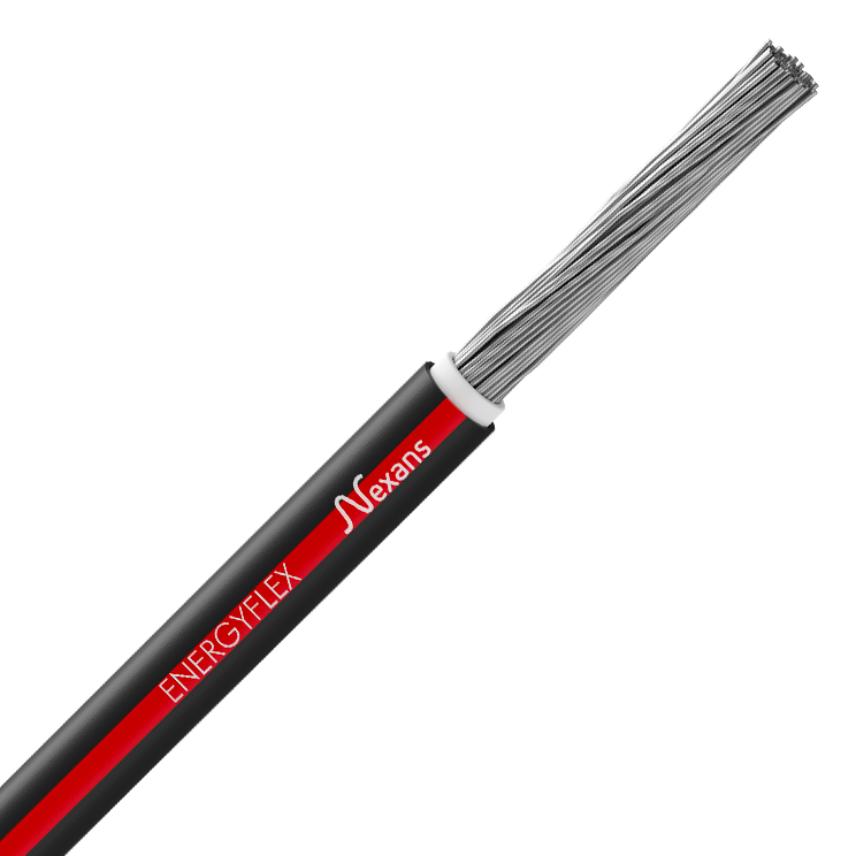

ENERGYFLEX EN50618 1x4 ONE Stripe RG D500
Réf. Produit 10206312
- Conditionnement: Touret (m)
- Couleur de la gaine: Noir liseré rouge
- Section du conducteur: 4 mm²
ENERGYFLEX® 1x6mm²
Réf. Produit 10189495
- Conditionnement: Touret (m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 6 mm²
ENERGYFLEX® 1x6mm² D500
Réf. Produit 10191094
- Conditionnement: Touret (500m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 6 mm²
ENERGYFLEX 1X6 EN50618 One Stripe RG D500
Réf. Produit 10206375
- Conditionnement: Touret (m)
- Couleur de la gaine: Noir liseré rouge
- Section du conducteur: 6 mm²
ENERGYFLEX® 1x10mm²
Réf. Produit 10191044
- Conditionnement: Touret (m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 10 mm²
ENERGYFLEX® 1x10mm² D500
Réf. Produit 10191000
- Conditionnement: Touret (500m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 10 mm²
ENERGYFLEX® 1x16mm² D500
Réf. Produit 10185635
- Conditionnement: Touret (500m)
- Couleur de la gaine: Black (blue or red stripe on request)
- Section du conducteur: 16 mm²
Description
Description
Normes
-
ProduitEN 50618; IEC 62930
Application
Les câbles ENERGYFLEX® sont adaptés à une utilisation extérieure permanente à long terme dans des conditions climatiques variables et difficiles. Ils sont conçus et testés pour fonctionner à une température maximale normale du conducteur de 90°C et pendant 20 000 heures jusqu'à 120°C. Par conséquent, la durée de vie prévue dans des conditions normales d'utilisation est de 30 à 40 ans (selon le diagramme d'Arrhenius).
Ces derniers câbles ENERGYFLEX® de 1,5 kV DC offrent des performances exceptionnelles, une facilité d'installation et une fiabilité durable pour les parcs solaires. Dans les véritables centrales solaires ou sur les toits, ils interconnectent les panneaux solaires et les relient également à la boîte de dérivation (si elle existe) ou, si nécessaire, à l'onduleur.
Construction
- Câble photovoltaique monoconducteur à faible fumée, sans halogène, isolation réticulée et gaine extérieure.
- String Harness selon IEC 62548 Photovoltaic (PV) arrays - Design requirements.
Utilisation recommandée
- Energies renouvelables: fermes solaires.
- Conçus pour utilisation permanente à l'extérieur et à l'intérieur.
- En installation fixe ou mobile, dans des chemins de câbles et tuyaux.
- Ces câbles ont un comportement approprié dans l'eau : tests des annexes D et E des câbles H07RN8-F AD8 (100 jours à 50°C sous 1 kV AC sans claquage) et test supplémentaire de 1,5 ans dans l'eau chaud (85 °C) sous 1 kV DC sans claquage. Ils conviennent aux installations immergées avec une période d'immersion cumulée maximale de 6 mois par an.
