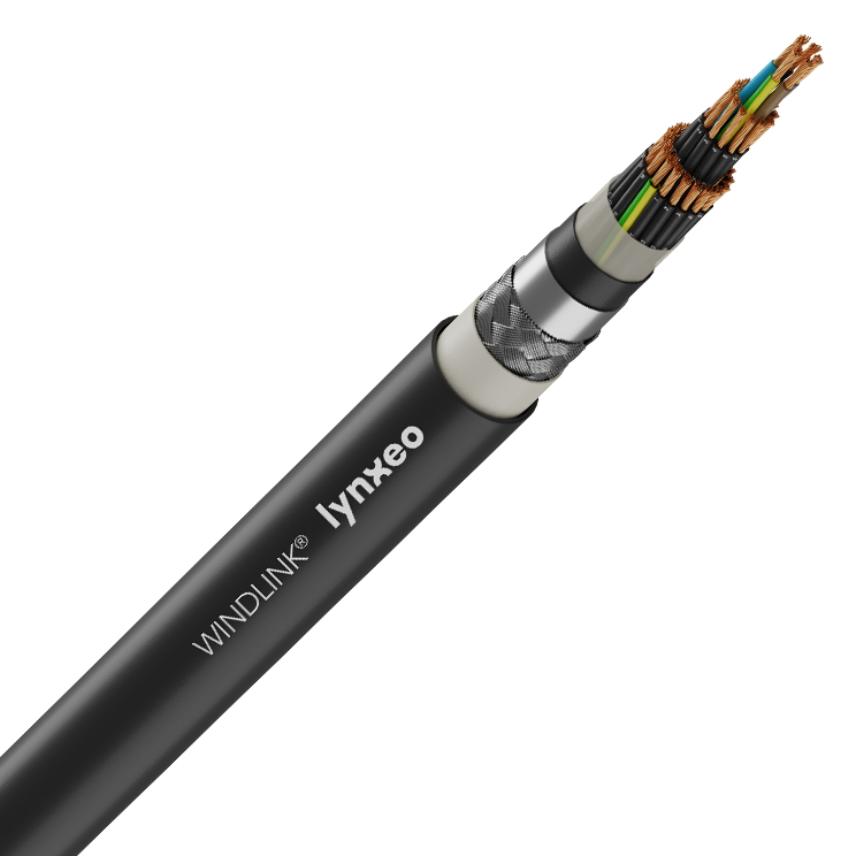

WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
Torsion resistant low-voltage cable for free hanging of max. 100 m
Lire plusWINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
Réf. Produit
- Nombre de conducteurs: -
- Section du conducteur: - mm²
- Diamètre externe nominal (mm): - mm
- Masse approximative: - kg/km
WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
Réf. Produit - Réf. pays 71320717
- Nombre de conducteurs: 2
- Section du conducteur: 6 mm²
- Diamètre externe nominal (mm): 16,0 mm
- Masse approximative: 350 kg/km
WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
Réf. Produit 71320728
- Nombre de conducteurs: 3
- Section du conducteur: 6 mm²
- Diamètre externe nominal (mm): 15,5 mm
- Masse approximative: 420 kg/km
(N)HXCSLOE-JZ 4x1,5
Réf. Produit 71320700
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 4
- Section du conducteur: 1,5 mm²
- Diamètre externe nominal (mm): 10,0 mm
- Masse approximative: 150 kg/km
(N)HXCSLOE-JZ 4x4
Réf. Produit 71320701
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 4
- Section du conducteur: 4 mm²
- Diamètre externe nominal (mm): 13,5 mm
- Masse approximative: 300 kg/km
WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV
Réf. Produit - Réf. pays 71320714
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Diamètre externe nominal (mm): 20,0 mm
- Masse approximative: 750 kg/km
(N)HXCSLOE-JZ 5x2,5
Réf. Produit 71320707
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 5
- Section du conducteur: 2,5 mm²
- Diamètre externe nominal (mm): 15,0 mm
- Masse approximative: 300 kg/km
(N)HXCSLOE-JZ 12x1,5
Réf. Produit 71320702
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 12
- Section du conducteur: 1,5 mm²
- Diamètre externe nominal (mm): 16,0 mm
- Masse approximative: 400 kg/km
(N)HXCSLOE-JZ 12x2,5
Réf. Produit 71320708
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 12
- Section du conducteur: 2,5 mm²
- Diamètre externe nominal (mm): 23,0 mm
- Masse approximative: 620 kg/km
(N)HXCSLOE-JZ 25x0,75
Réf. Produit 71320706
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 25
- Section du conducteur: 0,75 mm²
- Diamètre externe nominal (mm): 18,0 mm
- Masse approximative: 500 kg/km
(N)HXCSLOE-JZ 25x1
Réf. Produit 71320703
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 25
- Section du conducteur: 1 mm²
- Diamètre externe nominal (mm): 20,0 mm
- Masse approximative: 550 kg/km
(N)HXCSLOE-JZ 32x1,5
Réf. Produit 71320704
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 32
- Section du conducteur: 1,5 mm²
- Diamètre externe nominal (mm): 26,0 mm
- Masse approximative: 950 kg/km
(N)HXCSLOE-JZ 42x1,5
Réf. Produit 713207..
- Conditionnement: Touret (1000m)
- Nombre de conducteurs: 42
- Section du conducteur: 1,5 mm²
- Diamètre externe nominal (mm): 35,0 mm
- Masse approximative: 1700 kg/km
Description
Description
Normes
-
ProduitEN 50363; HD 22-13; IEC 60228; IEC 60502
Applications
Low-voltage loop cable WINDLINK LV-RS (N)HXCSLOE was developed for special application condition in wind turbines. The construction is torsion resistant by free hanging of max.100 m. These cables are specified for medium mechanical stress and for operation under permanent influence of sea water and usage outdoor.
Resistance to
- permanent movement
- permanent vibrations
- compressive stress
- oil, EN60811-2-1, ASTM No.2, 24 h at 100 °C
- low smoke, IEC 61034, >50 %
- halogen-free IEC 60754
- permanent influence of seawater
- ozone influence, EN 60811-2-1 clause 8
- suitable for torsion of max. 6 counterclockwise rotations and min. free hanging up from 25 m
Design
Core
Conductor
- Copper, plain, flexible concentrically stranded circular
Insulation
- Extruded halogen-free rubber compound EI8 acc. to EN 50363-5
Screen
- Tinned wire copper braid, covering min. 80 %
Outer Sheath
- Extruded halogen-free EVA compound EM8 acc. to EN 50363-6
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Caractéristiques électriques
Caractéristiques électriques
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Ressources
Ressources
Documentation
Information de livraison
Inkjet marking e.g.: WINDLINK LV-RS (N)HXCSLOE 0.6/1 kV I NEXANS I
