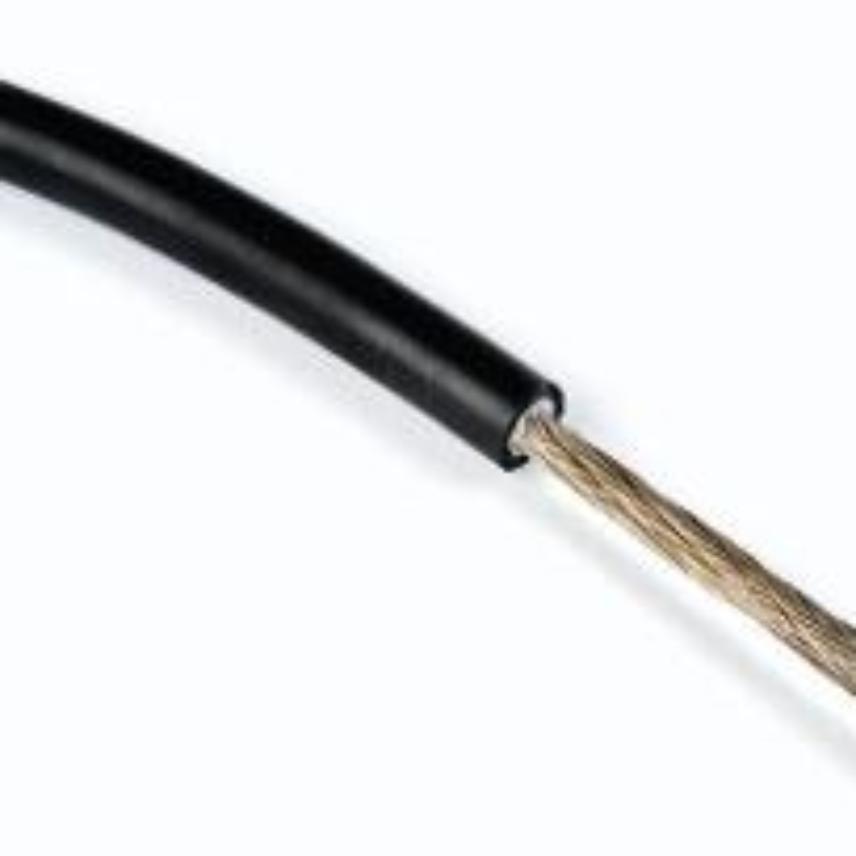

Câble électriques destinés au raccordement des appareils à la voie SCN-S & SCNV-S CT451
Câble électriques destinés au raccordement des appareils à la voie SCN-S & SCNV-S CT451
CT 451 (EF 4 E 12) : conditions techniques ferroviaire
Lire plusSCNV-S 6x1,0²
Réf. Produit 13118016
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 3,0 mm
- Diamètre extérieur minimal: 16,0 mm
- Diamètre maximal externe: 17,0 mm
- Masse approximative: 3 kg/km
- Nominal conductor diameter: 1,3 mm
- Section du conducteur: 1 mm²
- Maximum DC resistance at 20°C: 20 Ohm/100m
SCN-S 1x1,0²
Réf. Produit
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 4,0 mm
- Diamètre extérieur minimal: 4,5 mm
- Diamètre maximal externe: 5,5 mm
- Masse approximative: 4 kg/km
- Nominal conductor diameter: 1,3 mm
- Section du conducteur: 1 mm²
- Maximum DC resistance at 20°C: 20 Ohm/100m
SCNV-S 4x1,0²
Réf. Produit
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 6,0 mm
- Diamètre extérieur minimal: 13,0 mm
- Diamètre maximal externe: 14,0 mm
- Masse approximative: 6 kg/km
- Nominal conductor diameter: 1,3 mm
- Section du conducteur: 1 mm²
- Maximum DC resistance at 20°C: 20 Ohm/100m
SCNV-S 8x1,0²
Réf. Produit
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 7,0 mm
- Diamètre extérieur minimal: 17,0 mm
- Diamètre maximal externe: 18,0 mm
- Masse approximative: 7 kg/km
- Nominal conductor diameter: 1,3 mm
- Section du conducteur: 1 mm²
- Maximum DC resistance at 20°C: 20 Ohm/100m
SCNV-S 1x1,91²
Réf. Produit 13113815
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 2,0 mm
- Diamètre extérieur minimal: 6,6 mm
- Diamètre maximal externe: 7,4 mm
- Masse approximative: 2 kg/km
- Nominal conductor diameter: 1,9 mm
- Section du conducteur: 1,91 mm²
- Maximum DC resistance at 20°C: 10,05 Ohm/100m
SCN-S 1x2,5²
Réf. Produit 13117843
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 1,0 mm
- Diamètre extérieur minimal: 5,4 mm
- Diamètre maximal externe: 6,4 mm
- Masse approximative: 1 kg/km
- Nominal conductor diameter: 2,2 mm
- Section du conducteur: 2,5 mm²
- Maximum DC resistance at 20°C: 8,21 Ohm/100m
SCNV-S 1x2,5²
Réf. Produit
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 5,0 mm
- Diamètre extérieur minimal: 6,4 mm
- Diamètre maximal externe: 7,2 mm
- Masse approximative: 5 kg/km
- Nominal conductor diameter: 2,2 mm
- Section du conducteur: 2,5 mm²
- Maximum DC resistance at 20°C: 8,21 Ohm/100m
SCN-S 1x6²
Réf. Produit 10283843
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 8,0 mm
- Diamètre extérieur minimal: 7,3 mm
- Diamètre maximal externe: 8,3 mm
- Masse approximative: 8 kg/km
- Nominal conductor diameter: 3,3 mm
- Section du conducteur: 6 mm²
- Maximum DC resistance at 20°C: 3,39 Ohm/100m
SCNV-S 1x7,42²
Réf. Produit 10283875
- Conditionnement: Touret (500m)
- Diamètre externe nominal (mm): 9,0 mm
- Diamètre extérieur minimal: 8,9 mm
- Diamètre maximal externe: 9,7 mm
- Masse approximative: 9 kg/km
- Nominal conductor diameter: 3,6 mm
- Section du conducteur: 7,42 mm²
- Maximum DC resistance at 20°C: 2,59 Ohm/100m
Description
Description
Normes
-
ProduitIEC 60228
Application
Single-core and multi-core cables for railway applications intended for connecting equipment on and near the tracks. Lynxeo'a cables are designed to allow ease of stripping, facilitating the installation process particularly the intergation with connectors and measurement systems.
An example of an application is the connection of CAUTOR, FORFEX or PAULVÉ electromechanical detectors, which detect the passage of a train on the track and even its direction. They can also control any function linked to this passage, such as level crossings, signal control and station point control.
Design
1. Conductor
Flexible tinned copper Class 5 according to IEC 60228
Separator (optional)
2. Insulation
Cross-linked halogen free EPR
Color coding
- 1 core: white
- 4 cores: black, blue, yellow, red
- 6 or 8 cores: numbers on black cores
Separator (optional)
3. Outer sheath
Cross-linked halogen free polyethylene EM2
Color: black
Example of marking:
SCN-S - x mm² - CT 451 LYNXEO 269 YY-MM xxx m
or SCNV-S - x mm² - CT 451 LYNXEO 269 YY-MM xxx m
Connector Compatibility
Lynxeo SCN-S and SCNV-S cables are adapted to fit with reinforced copper die-cast lugs designed for railways applications according to SNCF specifications.
