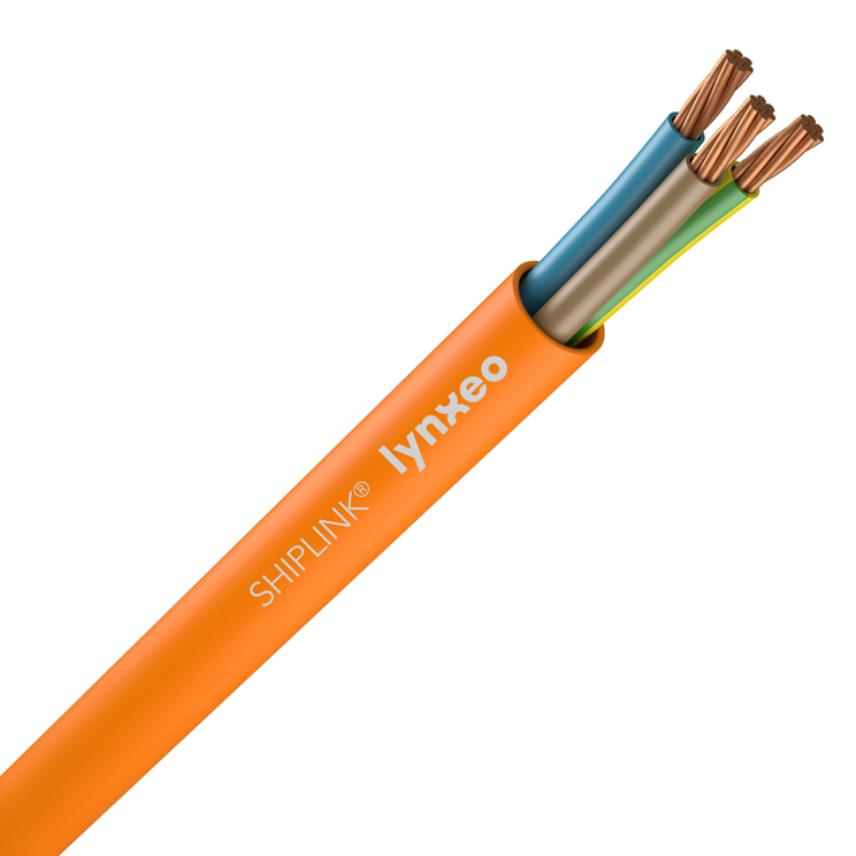

MPRX® 331 / MPRX® 331 FLEXISHIP® 0.6/1 (1.2) kV
MPRX® 331 / MPRX® 331 FLEXISHIP® 0.6/1 (1.2) kV
FIRE RESISTANT POWER CABLES
MPRX FLEXISHIP 331 0.6/1kV 1x35
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 35 mm²
- Diamètre extérieur minimal: 11,5 mm
- Diamètre maximal externe: 13,2 mm
- Masse approximative: 390 kg/km
- Intensité admissible à l air libre: 157 A
MPRX FLEXISHIP 331 0.6/1kV 1x50
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 50 mm²
- Diamètre extérieur minimal: 13,5 mm
- Diamètre maximal externe: 15,5 mm
- Masse approximative: 540 kg/km
- Intensité admissible à l air libre: 196 A
MPRX FLEXISHIP 331 0.6/1kV 1x70
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 70 mm²
- Diamètre extérieur minimal: 15,5 mm
- Diamètre maximal externe: 17,5 mm
- Masse approximative: 740 kg/km
- Intensité admissible à l air libre: 242 A
MPRX FLEXISHIP 331 0.6/1kV 1x95
Réf. Produit 10240115
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 95 mm²
- Diamètre extérieur minimal: 17,5 mm
- Diamètre maximal externe: 20,0 mm
- Masse approximative: 945 kg/km
- Intensité admissible à l air libre: 293 A
MPRX FLEXISHIP 331 0.6/1kV 1x120
Réf. Produit 10269961
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 120 mm²
- Diamètre extérieur minimal: 19,0 mm
- Diamètre maximal externe: 21,5 mm
- Masse approximative: 1190 kg/km
- Intensité admissible à l air libre: 339 A
MPRX FLEXISHIP 331 0.6/1kV 1x150
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 150 mm²
- Diamètre extérieur minimal: 21,5 mm
- Diamètre maximal externe: 24,5 mm
- Masse approximative: 1500 kg/km
- Intensité admissible à l air libre: 389 A
MPRX FLEXISHIP 331 0.6/1kV 1x185
Réf. Produit 10269962
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 185 mm²
- Diamètre extérieur minimal: 23,5 mm
- Diamètre maximal externe: 26,5 mm
- Masse approximative: 1810 kg/km
- Intensité admissible à l air libre: 444 A
MPRX FLEXISHIP 331 0.6/1kV 1x240
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 1
- Section du conducteur: 240 mm²
- Diamètre extérieur minimal: 27,5 mm
- Diamètre maximal externe: 30,5 mm
- Masse approximative: 2410 kg/km
- Intensité admissible à l air libre: 522 A
MPRX 331 0.6/1kV 2x1.5 GL
Réf. Produit 10171706
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 8,5 mm
- Diamètre maximal externe: 11,0 mm
- Masse approximative: 84 kg/km
- Intensité admissible à l air libre: 20 A
MPRX 331 0.6/1KV 2X2.5
Réf. Produit 10281202
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 2,5 mm²
- Diamètre extérieur minimal: 9,5 mm
- Diamètre maximal externe: 12,0 mm
- Masse approximative: 106 kg/km
- Intensité admissible à l air libre: 26 A
MPRX 331 0.6/1KV 2X4
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 4 mm²
- Diamètre extérieur minimal: 10,5 mm
- Diamètre maximal externe: 13,0 mm
- Masse approximative: 165 kg/km
- Intensité admissible à l air libre: 34 A
MPRX 331 0.6/1kV 2x6
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 6 mm²
- Diamètre extérieur minimal: 11,5 mm
- Diamètre maximal externe: 14,0 mm
- Masse approximative: 216 kg/km
- Intensité admissible à l air libre: 44 A
MPRX 331 0.6/1kV 2x10
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 10 mm²
- Diamètre extérieur minimal: 13,5 mm
- Diamètre maximal externe: 16,0 mm
- Masse approximative: 310 kg/km
- Intensité admissible à l air libre: 61 A
MPRX 331 0.6/1KV 2X16
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 16 mm²
- Diamètre extérieur minimal: 15,5 mm
- Diamètre maximal externe: 18,0 mm
- Masse approximative: 458 kg/km
- Intensité admissible à l air libre: 82 A
MPRX 331 0.6/1KV 2X25
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 25 mm²
- Diamètre extérieur minimal: 22,5 mm
- Diamètre maximal externe: 24,0 mm
- Masse approximative: 1030 kg/km
- Intensité admissible à l air libre: 108 A
MPRX FLEXISHIP 331 0.6/1kV 2x35
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 35 mm²
- Diamètre extérieur minimal: 22,0 mm
- Diamètre maximal externe: 25,0 mm
- Masse approximative: 1140 kg/km
- Intensité admissible à l air libre: 133 A
MPRX FLEXISHIP 331 0.6/1kV 2x50
Réf. Produit
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 2
- Section du conducteur: 50 mm²
- Diamètre extérieur minimal: 26,5 mm
- Diamètre maximal externe: 29,5 mm
- Masse approximative: 1600 kg/km
- Intensité admissible à l air libre: 167 A
MPRX 331 0.6/1KV 3X1.5
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 9,0 mm
- Diamètre maximal externe: 11,5 mm
- Masse approximative: 107 kg/km
- Intensité admissible à l air libre: 16 A
MPRX® 331 0.6/1 kV 3G1.5
Réf. Produit 10171707
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Oui
- Nombre de conducteurs: 3
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 9,0 mm
- Diamètre maximal externe: 11,5 mm
- Masse approximative: 103 kg/km
- Intensité admissible à l air libre: 16 A
MPRX 331 0.6/1kV 3x2.5
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 2,5 mm²
- Diamètre extérieur minimal: 10,0 mm
- Diamètre maximal externe: 12,5 mm
- Masse approximative: 140 kg/km
- Intensité admissible à l air libre: 21 A
MPRX 331 0.6/1kV 3x4
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 4 mm²
- Diamètre extérieur minimal: 11,0 mm
- Diamètre maximal externe: 14,0 mm
- Masse approximative: 193 kg/km
- Intensité admissible à l air libre: 28 A
MPRX 331 0.6/1KV 3X6
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 6 mm²
- Diamètre extérieur minimal: 12,5 mm
- Diamètre maximal externe: 15,0 mm
- Masse approximative: 258 kg/km
- Intensité admissible à l air libre: 36 A
MPRX 331 0.6/1KV 3X10
Réf. Produit 10227824
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 10 mm²
- Diamètre extérieur minimal: 14,5 mm
- Diamètre maximal externe: 16,5 mm
- Masse approximative: 425 kg/km
- Intensité admissible à l air libre: 50 A
MPRX 331 0.6/1KV 3X16
Réf. Produit 10203510
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 16 mm²
- Diamètre extérieur minimal: 16,5 mm
- Diamètre maximal externe: 19,0 mm
- Masse approximative: 643 kg/km
- Intensité admissible à l air libre: 67 A
MPRX 331 0.6/1KV 3X25
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 25 mm²
- Diamètre extérieur minimal: 20,5 mm
- Diamètre maximal externe: 23,5 mm
- Masse approximative: 1110 kg/km
- Intensité admissible à l air libre: 89 A
MPRX FLEXISHIP 331 0.6/1kV 3x35
Réf. Produit 10265187
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 35 mm²
- Diamètre extérieur minimal: 24,0 mm
- Diamètre maximal externe: 27,0 mm
- Masse approximative: 1262 kg/km
- Intensité admissible à l air libre: 110 A
MPRX FLEXISHIP 331 0.6/1kV 3x50
Réf. Produit 10283237
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 50 mm²
- Diamètre extérieur minimal: 28,0 mm
- Diamètre maximal externe: 31,0 mm
- Masse approximative: 1910 kg/km
- Intensité admissible à l air libre: 137 A
MPRX FLEXISHIP 331 0.6/1kV 3x70
Réf. Produit 10253643
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 70 mm²
- Diamètre extérieur minimal: 32,0 mm
- Diamètre maximal externe: 36,7 mm
- Masse approximative: 2418 kg/km
- Intensité admissible à l air libre: 169 A
MPRX FLEXISHIP 331 0.6/1kV 3x95
Réf. Produit 10219022
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 95 mm²
- Diamètre extérieur minimal: 36,5 mm
- Diamètre maximal externe: 41,0 mm
- Masse approximative: 3792 kg/km
- Intensité admissible à l air libre: 205 A
MPRX FLEXISHIP 331 0.6/1kV 3x120
Réf. Produit 10235004
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 3
- Section du conducteur: 120 mm²
- Diamètre extérieur minimal: 41,0 mm
- Diamètre maximal externe: 44,0 mm
- Masse approximative: 4251 kg/km
- Intensité admissible à l air libre: 237 A
MPRX 331 0.6/1kV 4x1.5 GL
Réf. Produit 10171710
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 10,0 mm
- Diamètre maximal externe: 12,5 mm
- Masse approximative: 131 kg/km
- Intensité admissible à l air libre: 16 A
MPRX 331 0.6/1kV 4x2.5
Réf. Produit 10284306
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 2,5 mm²
- Diamètre extérieur minimal: 11,0 mm
- Diamètre maximal externe: 13,5 mm
- Masse approximative: 177 kg/km
- Intensité admissible à l air libre: 21 A
MPRX 331 0.6/1KV 4X4
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 4 mm²
- Diamètre extérieur minimal: 12,5 mm
- Diamètre maximal externe: 15,0 mm
- Masse approximative: 240 kg/km
- Intensité admissible à l air libre: 28 A
MPRX 331 0.6/1kV 4x6
Réf. Produit 10171163
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 6 mm²
- Diamètre extérieur minimal: 13,5 mm
- Diamètre maximal externe: 16,0 mm
- Masse approximative: 330 kg/km
- Intensité admissible à l air libre: 36 A
MPRX 331 0.6/1kV 4x10
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 10 mm²
- Diamètre extérieur minimal: 16,0 mm
- Diamètre maximal externe: 18,5 mm
- Masse approximative: 560 kg/km
- Intensité admissible à l air libre: 50 A
MPRX 331 0.6/1kV 4x16
Réf. Produit
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 16 mm²
- Diamètre extérieur minimal: 18,5 mm
- Diamètre maximal externe: 21,0 mm
- Masse approximative: 840 kg/km
- Intensité admissible à l air libre: 67 A
MPRX 331 0.6/1kV 4X25
Réf. Produit 10234992
- Conditionnement: Longueur à la coupe (m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 25 mm²
- Diamètre extérieur minimal: 23,0 mm
- Diamètre maximal externe: 26,0 mm
- Masse approximative: 1420 kg/km
- Intensité admissible à l air libre: 89 A
MPRX FLEXISHIP 331 0.6/1kV 4x35
Réf. Produit 10235005
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 35 mm²
- Diamètre extérieur minimal: 26,5 mm
- Diamètre maximal externe: 29,5 mm
- Masse approximative: 1640 kg/km
- Intensité admissible à l air libre: 110 A
MPRX FLEXISHIP 331 0.6/1kV 4x50
Réf. Produit 10171161
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 50 mm²
- Diamètre extérieur minimal: 31,0 mm
- Diamètre maximal externe: 33,0 mm
- Masse approximative: 2417 kg/km
- Intensité admissible à l air libre: 137 A
MPRX FLEXISHIP 331 0.6/1kV 4x70
Réf. Produit 10235006
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblé classe 5
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 4
- Section du conducteur: 70 mm²
- Diamètre extérieur minimal: 36,0 mm
- Diamètre maximal externe: 38,0 mm
- Masse approximative: 3147 kg/km
- Intensité admissible à l air libre: 169 A
MPRX 331 0.6/1kV 7x1.5 G
Réf. Produit 10171711
- Conditionnement: Longueur à la coupe (1000m)
- Flexibilité de l'âme: Câblée classe 2
- Conducteur vert/jaune: Non
- Nombre de conducteurs: 7
- Section du conducteur: 1,5 mm²
- Diamètre extérieur minimal: 12,0 mm
- Diamètre maximal externe: 14,5 mm
- Masse approximative: 217 kg/km
- Intensité admissible à l air libre: 12 A
Description
Description
Normes
-
ProduitIEC 60228
-
InstallationIEC 60092-350; IEC 60092-353; IEC 60092-360
-
EssaisIEC 60331-1 ou 2; IEC 60332-3-22; IEC 60754-1; IEC 60754-2; IEC 61034
Application
MPRX®331 0.6/1 kV fire resistant power and control cables maintain circuit integrity in case of fire by meeting performances requirements from the IEC 60331 series for 90 minutes. They are used for detection and warning systems not subject to mechanical risks.
The highly flexible MPRX®331 FLEXISHIP® range is recommended for installations and connections in narrow spaces where an optimal bending radius is required. The sectoral conductors of multicores cables provide further space and weight savings on the cable trays. Designed with halogen-free fire retardant materials, they provide optimum safety for people and maximal asset protection against all risks of fire.
Design
1. Conductor:
Stranded bare copper, class 2 or class 5 for FLEXISHIP®
2. Insulation
Mica tape + XLPE (cross-linked polyethylene)
Optional: Special fire resistant HF 90 (halogen-free compound)
with INFITTM technology up to 4 mm²
3. Outer sheath:
(Filler if necessary)
Polyolefin SHF1 (SHF2 on request)
Colour: orange
Marking
I NEXANS I MPRX 331 or MPRX 331 FLEXISHIP 0.6/1 kV "n" x (orG) "s" 90°C IEC 60092-353 IEC 60332-3-22 Cat. A IEC 60331-1/21 "ww/yy" * CE*
+ metric marking
Core Identification
1 core: black
2 cores: brown-blue
3 x: brown-black-grey
3G: brown-blue-green/yellow
4 x: brown-black-grey-blue
4G: brown-black-grey-green/yellow
> 5 cores: n x: white with printed numbers / nG: white with printed numbers + green/yellow core
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Sans halogène
IEC 60754-1
Couleur de la gaine
Orange
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
0.6/ 1 (1.2) kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Non propagateur de l incendie
CEI 60332-3 Cat.A
Résistance au feu
IEC 60331-21, IEC 60331-1 ou 2
Densité de fumée dégagée
IEC 61034
Corrosivité des fumées
IEC 60754-2
Température maximale sur l'âme
90 °C
Température ambiante d'utilisation, plage
-30 ... 80 °C
