INTERBUS PVC CABLE
INTERBUS PVC CABLE

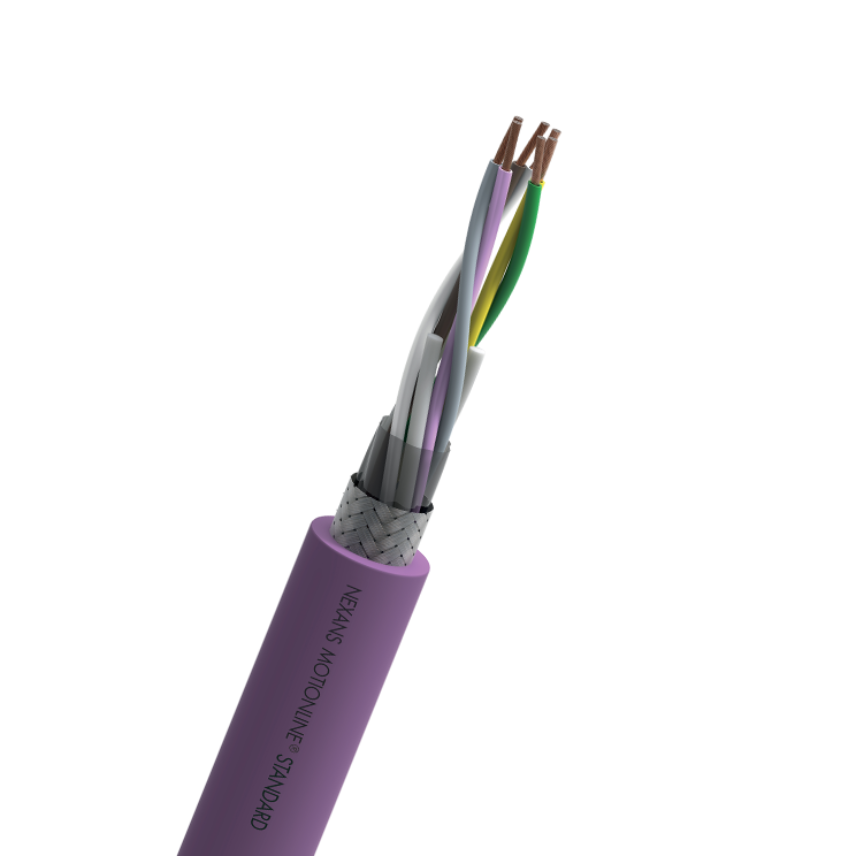

Interbus cable with PVC jacket for dynamic applications, shielded, flame retardant
更多内容
Description
Description
Standards
-
ProductUL and CSA approval
Applications
Interbus cables connect sensors and actors with all standard equipment in automation.
Our product range fulfill the special requirement of:
- Standard for fix installation or few bending
- For use in chain
- HFFR (Halogen Free & Flame Retardant)
- Direct burial
- Food industry
- Marine and submarine
- Railway systems
Standards
According Interbus requirements
Characteristics
Characteristics
结构特性
结构特性
结构类型
(3x2x0.22)C
绝缘
聚烯烃
绝缘色
DIN 47100
Taping
Polyester
屏蔽
≥85% tinned copper braid coverage
外护套
聚氯乙烯
护套颜色
Violet RAL 4001
尺寸特性
尺寸特性
外径
7 mm
铜含量
27 kg/km
近似重量
62 kg/km
电气特性
电气特性
工作电压
30 V
特性阻抗
100 Ohm
测试电压
1500 V
传输特性
传输特性
Attenuation at 256 kHz
1.5 dB/100m
Attenuation at 722 kHz
2.4 dB/100m
衰减在1MHz
2.7 dB/100m
Attenuation at 4 MHz
5.2 dB/100m
10Mhz的衰减
8.4 dB/100m
衰减在16MHz
11.2 dB/100m
20Mhz的衰减
11.9 dB/100m
近端串扰，722kHz
61 dB/100m
近端串扰，1MHz
59 dB/100m
近端串扰，2MHz
55 dB/100m
近端串扰，4MHz
50 dB/100m
近端串扰，8MHz
46 dB/100m
近端串扰，10MHz
44 dB/100m
近端串扰，16MHz
41 dB/100m
近端串扰，20MHz
40 dB/100m
传播速度
66 %
机械特性
机械特性
弯曲循环
1 Mio.
速度
60 m/min
Maximum acceleration
2 m/s²
使用特性
使用特性
最小弯曲半径 - 动态
10 (xD)
应用类型
动态
操作温度范围
-20 ... 80 °C
存储温度范围
-30 ... 80 °C
耐油
EN 50363-4-1
阻燃 - 火焰
IEC/EN 60332-1-2; FT1; UL 1581 FT1
