EN 4604-005 WL

Description

Description

Standards

  • Test
    prEN 3475-100
  • International
    prEN 4604-001, -002 and -005

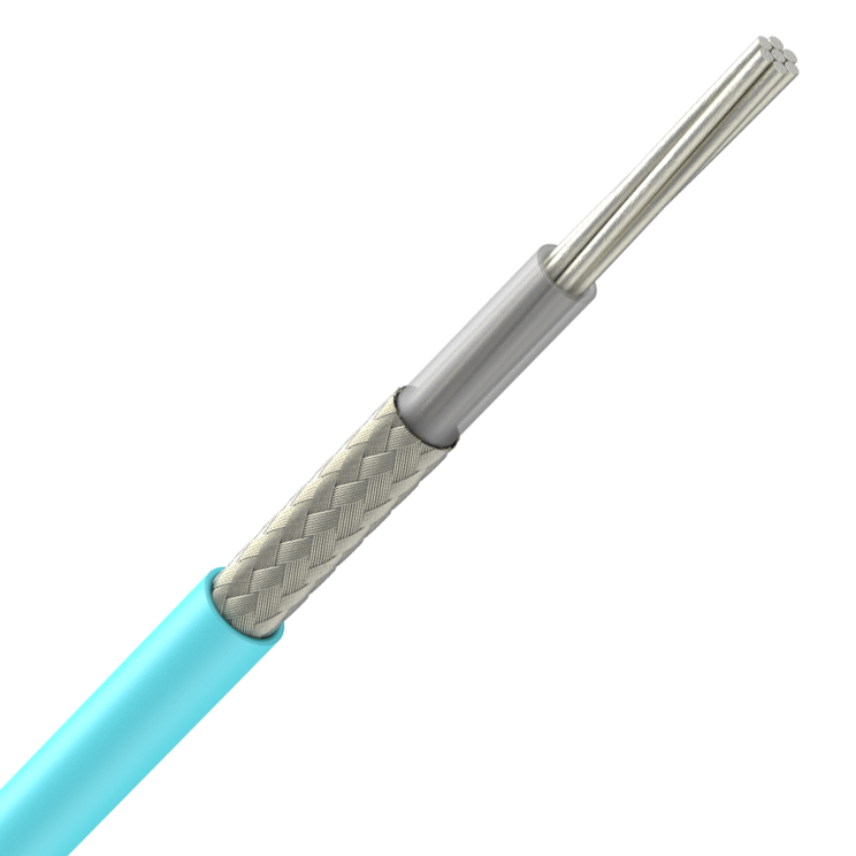

CORE
7 x 0.10 mm Strands
High strength silver plated copper alloy
Diameter = 0.30 ± 0.025 mm


INSULATION
Fluorocarbon
Max. diameter = 1.30 mm


SHIELD
Silver plated copper double braid
Strand diameter = 0.08 mm
Diameter = 1.85 ± 0.10 mm


JACKET
Fluorocarbon

Max. diameter = 2.35 mm
Max. weight = 12.5 g/m



Electrical Characteristics



Operating frequency : up to 3GHz
dielectric strength : 2000Vac
Maximum operating voltage : 500V rms
Maximum ohmic resistance : 384 Ω/km
Insulation resistance : ≥ 5000 MΩ.km
Characteristic impedance : 75 ± 5 Ω
Maximum linear capacitance : 60 pF/m
Velocity of propagation : ≥ 222 000 km/s (74% relative)
Maximum transfer impedance : 30 mΩ/m up to 1 MHz
  : 5 mΩ/m up to 20 MHz
  : 30 mΩ/m up to 100 MHz



Attenuation and Power Handling



Frequency Max. Rated Power Max. Attenuation at 20°C
(MHz) (W) (dB/100m)

10 640 10
50 290 23
100 200 30
200 140 43
300 110 53
400 100 63
1000 65 102
3000 37 176



Characteristics

Characteristics

使用特性

使用特性

操作温度范围
-55 ... 200 °C
最小弯曲半径 - 静态
15 mm
最小弯曲半径 - 动态
25.0 mm
阻燃 - 火焰
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
耐油
Very good resistance to aircraft fluids
符合RoHS

Resources

Resources

Selling & delivery Information


Jacket colour: Blue
Marking colour: Black

Marking text : WL FRF**

FR = Country of Origin (FR = France)
F = Manufacturer (F = Nexans)
** = Year of manufacturing (ie. 14 = 2014)
