SERVO CABLES WITH INNER JACKET ACC. TO NEXANS MOTIONLINE® STANDARD
SERVO CABLES WITH INNER JACKET ACC. TO NEXANS MOTIONLINE® STANDARD
Servoleitungen für extrem dynamische Anwendungen MOTIONLINE® PREMIUM
Mehr lesenSERVO CABLE WITH INNER JACKET (4G1,5)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G1.5 C
- Aussendurchmesser: 10,4 mm
- Kupferzahl: 86 kg/km
- Nettogewicht ca.: 160 kg/km
SERVO CABLE WITH INNER JACKET (4G2,5)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G2.5 C
- Aussendurchmesser: 11,9 mm
- Kupferzahl: 129 kg/km
- Nettogewicht ca.: 219 kg/km
SERVO CABLE WITH INNER JACKET (4G4)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G4 C
- Aussendurchmesser: 13,6 mm
- Kupferzahl: 206 kg/km
- Nettogewicht ca.: 314 kg/km
SERVO CABLE WITH INNER JACKET (4G6)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G6 C
- Aussendurchmesser: 15,7 mm
- Kupferzahl: 269 kg/km
- Nettogewicht ca.: 414 kg/km
SERVO CABLE WITH INNER JACKET (4G10)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G10 C
- Aussendurchmesser: 18,6 mm
- Kupferzahl: 450 kg/km
- Nettogewicht ca.: 633 kg/km
SERVO CABLE WITH INNER JACKET (4G16)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G16 C
- Aussendurchmesser: 22,6 mm
- Kupferzahl: 731 kg/km
- Nettogewicht ca.: 978 kg/km
SERVO CABLE WITH INNER JACKET (4G25)C
Nexans ref.
- Verpackung: Drum (1000m)
- Leitungsaufbau: 4G25 C
- Aussendurchmesser: 27,3 mm
- Kupferzahl: 1060 kg/km
- Nettogewicht ca.: 1398 kg/km
Beschreibung
Beschreibung

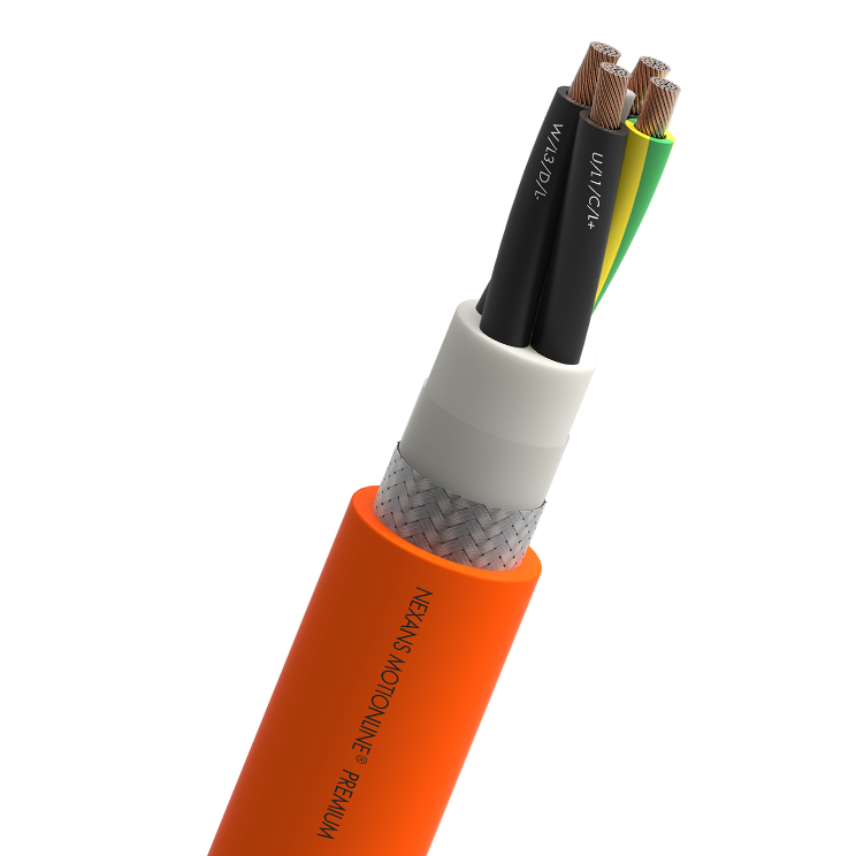

Servo cables for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.
Eigenschaften
Eigenschaften
Konstruktionsmerkmale
Konstruktionsmerkmale
Leitermaterial
Blanker, biegefester Kupferlitzenleiter
Isolierung
TPM mit besonders niedriger Kapazität
Verseilung
Leistungsadern mit Füllern verseilt
Isolationsfarbe
Black - white marking U/L1/C/L + V/L2 W/L3/D/L - Yellow/Green
Innenmantel
TPE-Mischung, optimiert für den Einsatz in Schleppketten
Außenmantel
PUR
Mantelfarbe
Orange RAL 2003
Halogenfrei
Ja
Elektrische Eigenschaften
Elektrische Eigenschaften
Rated Voltage Uo/U
0.6/1 kV
Prüfspannung
4000 V
Mechanische Eigenschaften
Mechanische Eigenschaften
Biegezyklen
10 Mio.
Übertragungsgeschwindigkeit
300 m/min
Maximum acceleration
50 m/s²
Anwendungsmerkmale
Anwendungsmerkmale
Einsatzbereich
Dynamic
Minimaler Biegeradius bewegt
7,5 (xD)
Betriebstemperatur
-30 ... 80 °C
Lagertemperatur, Bereich
-50 ... 80 °C
Flammwidrig
IEC 60332-1-2; UL 1581 FT1
Ölbeständig
DIN EN 50363-10-2 & DIN EN 60811-404
